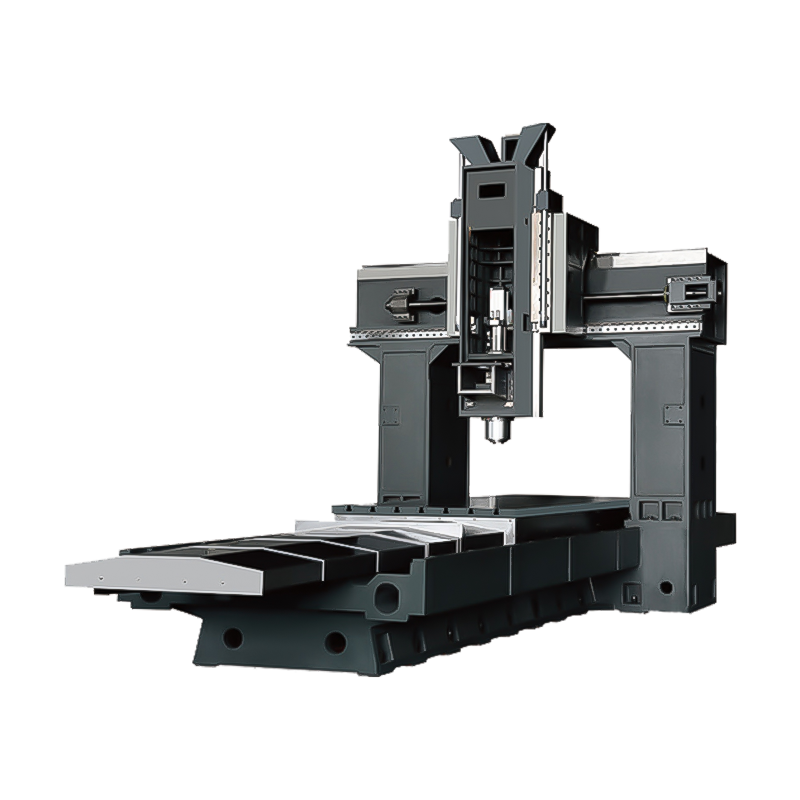

・このシリーズの作業機械は、重量ローリニアガイドレールと滑りガイドレールの構成を採用しています。 X軸とY軸の高速かつ高精度のリニアレール構成を維持することに基づいて、Z軸ラムの細いハードレール構成が装備されており、ハードレール表面が広く、長く、アップグレードされているため、作業機械の再切削能力が大幅に向上：「2ライン1ハード」の組み合わせにより、様々な作業条件下での部品の強力な切削に対応せず、作業機械の性能も安定し、精度も良好です。
・ 一連の「2ライン1ハード」サポート構成、強力なサポート力、機械の強力な切断能力を向上させます。
・設定可能なベルトドライブ、ギアヘッド、電動スピンドル、自動直角フライスヘッド。
・コラム固定、ビーム固定、テーブル移動固定ビームガントリーマシニングセンタ。
・高速・高精度加工に適しています。
・主に自動車、エネルギー、機械建設、自動化機器、金型およびその他の産業の部品加工に使用されます。
・美しい形、簡単な操作。
| マシンパラメータ | ユニット | LM2218 | LM2718 | LM3218 | LM4018 | LM5018 | LM6018 |
| テーブルサイズ（長さ×幅） | mm | 2200×1500 | 2725×1500 | 3250×1500 | 4000×1500 | 5000×1500 | 6000×1500 |
| テーブルの最大負荷 | kg | 10000 | 12000 | 14000 | 16000 | 20000 | 24000 |
| Tスロット（スロット数×スロット幅×間隔） | mm | 8×22×180 | |||||
| X軸移動量 | mm | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 |
| Y軸移動量 | mm | 1800 | |||||
| Z軸移動量 | mm | 900 | |||||
| 主軸端面から加工面までの距離 | mm | 150-1050 | |||||
| ガントリー幅 | mm | 1800 | |||||
| スピンドル仕様 | BT50 | ||||||
| 送信モードA | 回転数 | ベルトドライブ：最大6000rpm（オプションで1.5:1減速） | |||||
| 送信モードB | ZF ギアボックス ベルトドライブ：最大 6000rpm (2段減速 1:1; 4:1） | ||||||
| 送信モードC | ギアボックストランスミッション: 最大6000rpm (2段減速1:1; 4.4:1) | ||||||
| スピンドルモーター出力 | くぅ | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| CNCシステム | FANUC-0i MF 三菱 M80 SENMENS （オプション） | ||||||
| X/Y/Z軸早送り速度 | mm | 12/12/10 | 12/12/10 | 12/12/10 | 10/12/10 | 10/8/12 | 10/6/12 |
| ツールマガジン容量 | 一握りの | 24 | 24 | 24 | 24 | 24 | 24 |
| 位置決め精度 | mm | 0.016 | 0.016 | 0.02 | 0.025 | 0.03 | 0.035 |
| 再現性 | mm | 0.012 | 0.012 | 0.016 | 0.018 | 0.02 | 0.025 |
| 空気圧 | kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 |
| 機械重量 | T | 23 | 26 | 29 | 31 | 37 | 43 |
| 寸法 (長さ×幅×高さ) | mm | 7400×4500×4500 | 8400×4500×4500 | 9400×4500×4500 | 11400×4500×4500 | 13400×4500×4500 | 15400×4500×4500 |
標準構成
| 1 | ファナックシステム |
| 2 | BT50 ベルトスピンドル |
| 3 | スピンドルカットとブロー |
| 4 | 切削クーラントシステム |
| 5 | 自己潤滑システム |
| 6 | 半密閉型ガード |
| 7 | 標準水タンク |
| 8 | 操作側の浄水ガンとエアガン |
| 9 | 電気キャビネット熱交換器 |
| 10 | 作業灯 |
| 11 | 警告灯 |
| 12 | ツールボックスとツール |
| 13 | アンカーボルト |
| 14 | トランス |
オプションの構成
| 1 | 三菱/シーメンス/シンテック |
| 2 | チェーンチップコンベア |
| 3 | BT50-24T ツールアーム ATC |
| 4 | BT50ギヤスピンドル |
| 5 | スピンドルセンターアウトレット 30bar |
| 6 | 3軸光学定規 |
| 7 | スパークレー式油水分離器 |
| 8 | 回転テーブル（第4軸） |
| 9 | 安全扉 |
| 10 | 自動工具測定システム |
| 11 | ワーク自動測定装置 |
| 12 | 柱の高さ調整 |
| 13 | Z軸移動距離延長 |
| 14 | 手動直角フライスヘッド |
| 15 | 全自動直角フライスヘッド |
| | |
| |
|
このマシニングセンタシリーズは、A型単柱固定式、作業台の可動構造、基本部分の高剛性、可動部分の軽量化など、ユーザーのニーズにお応えします。一般機械、自動車、繊維機械などの中の小型機械部品の高速精密加工に適した標準ベルトスピンドルです。
詳細を見る
ベッドは逆T字構造レイアウトを採用しており、テーブルが回転（X軸）、主軸台が上下（Y軸）、コラムが前後（Z軸）移動し、回転テーブルとツールアームを装備しています-type ツールワークピースを一度クランプすると、多面フライス加工、穴あけ、ボーリング、リーミング、タッピングなどのプロセスを完了で...
詳細を見る
ベッドはポジティブT構造レイアウトを採用し、テーブルが前後（Z軸）、主軸台が上下（Y軸）、コラムが左右（X軸）に移動し、回転テーブルとツールアーム型ツールライブラリ。一度クランプすると、多面フライス加工、穴あけ、ボーリング、リーミング、タッピングなどのプロセスを完了でき、効率を効果的に向上させ...
詳細を見る
このシリーズのガントリーマシニングセンターの3軸サポートは、メンテナンスが容易で、摩擦が弱く、可動部品の応答が速く、高速で這いなくても、動的および静的な性能を備えた楽しみなローラーリニアガイド特に高荷重、高剛性、高精度の装置を必要とする複雑な部品の加工に適しています。金型、民間航空、鉄道輸送、...
詳細を見る
この機械は、固定ガントリーフレームとベッド上の移動テーブルの構造形式を採用しています。梁柱一体型設計のため、高剛性と精度安定性が特徴です。高精度ベルトスピンドルを標準装備し、高速・高精度・強力な切断を実現します。金型、民間航空、鉄道輸送、自動車、医療、その他のハイエンド製造業で広く使用されてい...
詳細を見る
この機械は、固定ガントリーフレームとベッド上の移動テーブルの構造形式を採用しています。梁柱一体型設計のため、高剛性と精度安定性が特徴です。高精度ベルトスピンドルを標準装備し、高速・高精度・強力な切断を実現します。金型、民間航空、鉄道輸送、自動車、医療、その他のハイエンド製造業で広く使用されてい...
詳細を見る
この機械は、固定ガントリーフレームとベッド上の移動テーブルの構造形式を採用しています。梁柱一体型設計のため、高剛性と精度安定性が特徴です。高精度ベルトスピンドルを標準装備し、高速・高精度・強力な切断を実現します。金型、民間航空、鉄道輸送、自動車、医療、その他のハイエンド製造業で広く使用されてい...
詳細を見る
