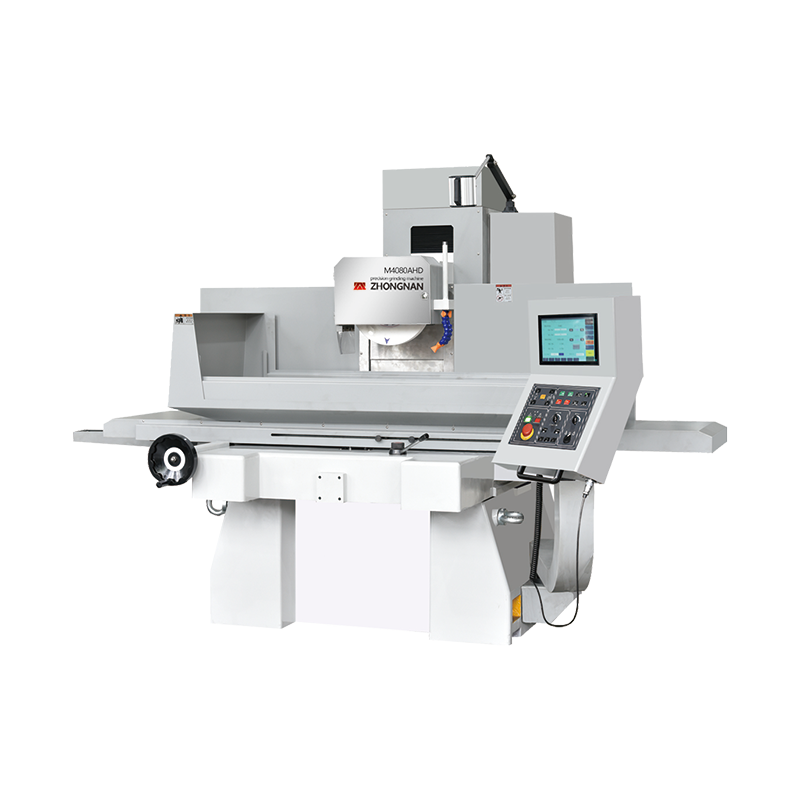

M4080水平軸三角テーブル平面研削盤は、当社が開発したCNC前進制御研削を備えた高性能工作機械の1つです。工作機械の構造設計はより合理的であり、工作機械の剛性、精度保持、信頼性はほぼ同等です。主に各種金属材料、面取り、特定形状の精密研削に適しており、自動車、エレクトロニクス、医療機器、精密機械、金型製造などの業界で広く使用されています。
構造の特徴
●機械はクロスパレットレイアウトを採用し、主要構成要素は
新しい対称構造。
●テーブルとサドルはダブルVガイド構造を採用し、
精密な削り出しにより機械の精度を暫く維持します。
●研削ヘッドはプレプレス精密ワイヤーレールによって駆動され、
精密ボールねじにより高精度送りを実現します。
●主軸は洗練された研削ヘッド主軸、主軸モーターは
弾性カップリングによりスピンドルに直接接続されています。
●Y/Z軸サーボモーター制御により、自動研削を実現でき、加工効率が向上します。
●スクリューガイドレールの潤滑には自動潤滑ポンプを採用し、摩耗寿命を向上させます。
M2050 横軸座標テーブル平面研削盤機能説明
1.作業モード：手動、連続、半自動、全自動
2.ワークベンチモード：手動、自動（適宜の研削ヘッド、無視）
3.研削ヘッド:停止、実行
4. 快適: 停止、実行
5.ウォーターポンプ：停止、実行
6. Y軸ステップ量：自動Y軸前後ステップ量
7.自動研削、研削残りを表示します。
2.粗粉砕Z送り速度：各送り量（単位UM）
荒研削Z 研削合計：総送り（単位UM）
研削Z送り速度：1送りあたり（単位UM）
研削Z 総研削：総送り（単位UM）
軽研削: 送りなし研削時間
