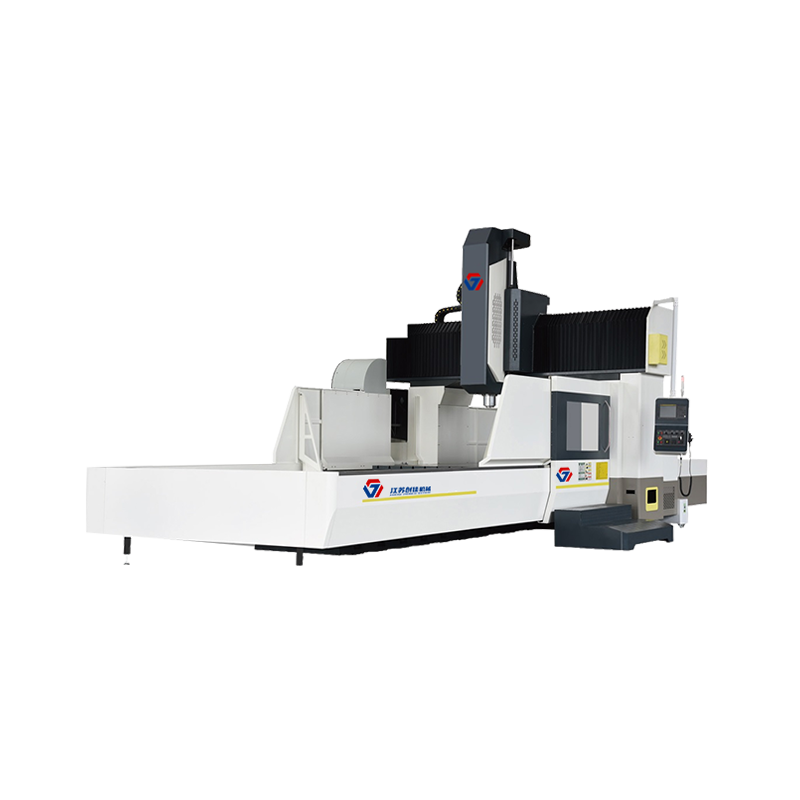

・このシリーズの作業機械は、重量ローリニアガイドレールと滑りガイドレールの構成を採用しています。 X軸とY軸の高速かつ高精度のリニアレール構成を維持することに基づいて、Z軸ラムの細いハードレール構成が装備されており、ハードレール表面が広く、長く、アップグレードされているため、作業機械の再切削能力が大幅に向上：「2ライン1ハード」の組み合わせにより、様々な作業条件下での部品の強力な切削に対応せず、作業機械の性能も安定し、精度も良好です。
・ 一連の「2ライン1ハード」サポート構成、強力なサポート力、機械の強力な切断能力を向上させます。
・設定可能なベルトドライブ、ギアヘッド、電動スピンドル、自動直角フライスヘッド。
・コラム固定、ビーム固定、テーブル移動固定ビームガントリーマシニングセンタ。
・高速・高精度加工に適しています。
・主に自動車、エネルギー、機械建設、自動化機器、金型およびその他の産業の部品加工に使用されます。
・美しい形、簡単な操作。
| マシンパラメータ | ユニット | LM3025 | LM4025 | LM5025 | LM6025 | LM8025 |
| テーブルサイズ（長さ×幅） | mm | 3000×2000 | 4000×2000 | 5000×2000 | 6000×2000 | 8000×2000 |
| テーブルの最大負荷 | t | 17 | 20 | 23 | 26 | 29 |
| Tスロット（スロット数×スロット幅×間隔） | mm | 9×22×200 | ||||
| X軸移動量 | mm | 3200 | 4200 | 5200 | 6200 | 8200 |
| Y軸移動量 | mm | 2500 | ||||
| Z軸移動量 | mm | 1000 | ||||
| 主軸端面から加工面までの距離 | mm | 200-1200 | ||||
| ガントリー幅 | mm | 2500 | ||||
| スピンドル仕様 | BT50 | |||||
| 送信モードA | 回転数 | ベルトドライブ：最大6000rpm（オプションで1.5:1減速） | ||||
| 送信モードB | ZF ギアボックス ベルトドライブ：最大 6000rpm (2段減速 1:1; 4:1） | |||||
| 送信モードC | ギアボックストランスミッション: 最大6000rpm (2段減速1:1; 4.4:1) | |||||
| スピンドルモーター出力 | くぅ | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| CNCシステム | FANUC-0i MF 三菱 M80 SENMENS （オプション） | |||||
| X/Y/Z軸早送り速度 | mm | 12/12/10 | 10/12/10 | 10/12/10 | 10/6/12 | 10/6/12 |
| ツールマガジン容量 | 一握りの | 24 | 24 | 24 | 24 | 24 |
| 位置決め精度(X/Y/Z) | mm | 0.02/0.02/0.016 | 0.025/0.02/0.016 | 0.03/0.02/0.016 | 0.035/0.02/0.016 | 0.04/0.02/0.016 |
| 繰返し精度（X/Y/Z） | mm | 0.012/0.012/0.01 | 0.016/0.012/0.01 | 0.02/0.012/0.01 | 0.025/0.012/0.01 | 0.03/0.012/0.01 |
| 空気圧 | kg/cm2 | 6 | 6 | 6 | 6 | 6 |
| 機械重量 | T | 40 | 44 | 48 | 52 | 56 |
| 寸法 (長さ×幅×高さ) | mm | 9500×5400×5000 | 11500×5400×5000 | 13500×5400×5000 | 15500×5400×5000 | 17500×5400×5000 |
標準構成
| 1 | ファナックシステム |
| 2 | BT50 ベルトスピンドル |
| 3 | スピンドルカットとブロー |
| 4 | 切削クーラントシステム |
| 5 | 自己潤滑システム |
| 6 | 半密閉型ガード |
| 7 | 標準水タンク |
| 8 | 操作側の浄水ガンとエアガン |
| 9 | 電気キャビネット熱交換器 |
| 10 | 作業灯 |
| 11 | 警告灯 |
| 12 | ツールボックスとツール |
| 13 | アンカーボルト |
| 14 | トランス |
オプションの構成
| 1 | 三菱/シーメンス/シンテック |
| 2 | チェーンチップコンベア |
| 3 | BT50-24T ツールアーム ATC |
| 4 | BT50ギヤスピンドル |
| 5 | スピンドルセンターアウトレット 30bar |
| 6 | 3軸光学定規 |
| 7 | スパークレー式油水分離器 |
| 8 | 回転テーブル（第4軸） |
| 9 | 安全扉 |
| 10 | 自動工具測定システム |
| 11 | ワーク自動測定装置 |
| 12 | 柱の高さ調整 |
| 13 | Z軸移動距離延長 |
| 14 | 手動直角フライスヘッド |
| 15 | 全自動直角フライスヘッド |
| | |
| |
|
