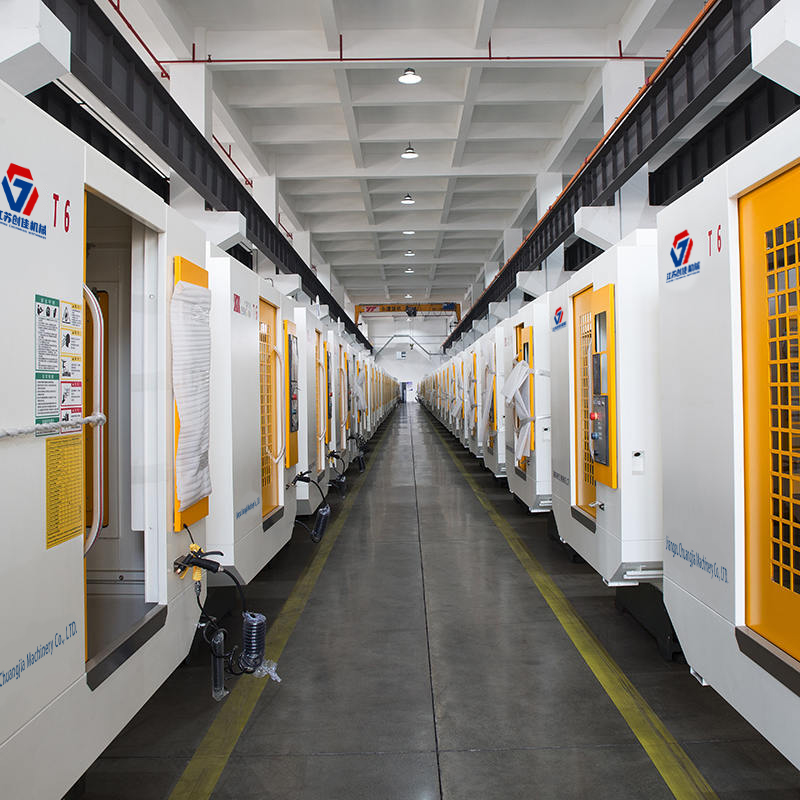

簡単な操作性、高い信頼性、高いコストパフォーマンスを備えたドリリング＆タッピングセンター ZN-T6。
1. 機械の動的剛性を確保し、安定した加工を確保するための機械最適化設計。
2. 21T アンブレラツールマガジンを装備し、とりあえず安定したナイフ交換が可能です。
3.作業機械の大きな観点から切りくず除去角度により、切りくず除去効果が効果的に向上し、シャーシのフラッシングが切りくずをかなりフラッシュし、切削液の還流速度を高めます。
4.強力なメカトロニクス応用技術、フレンドリーナマンマシンインターフェイス、簡単な操作、生産効率の向上。
| モデル/プロジェクト | ユニット | ZN-T6 |
| X軸移動量 | mm | 600 |
| Y軸移動量 | mm | 400 |
| Z軸移動量 | mm | 320 |
| 主軸先端から作業面までの距離 | mm | 130-450 |
| テーブルサイズ | mm | 700×400 |
| テーブルT溝サイズ |
| 3×14×125 |
| 最大荷重 | kg | 250 |
| 主軸速度 | 回転数 | 直結20000 |
| スピンドル仕様 |
| BT30 |
| 主軸馬力 | キロワット | 3.7/5.5 |
| リニアガイド幅(X/Y/Z) | mm | ボール 30/30/35 |
| ネジ径(X/Y/Z) | mm | 28/28/32 |
| X.Y.Z送り速度 | メートル/分 | 20 |
| X.Y.Zの移動速度が速い | メートル/分 | 48/48/48 |
| 3軸モーター | キロワット | 2.5/2.5/2.7 |
| ツールマガジン容量 |
| 21 |
| 最大工具径（フル/空） | mm | 60/80 |
| 最大工具長さ | mm | 250 |
| 工具の最大重量 | kg | 3 |
| 位置決め精度 | mm | 0.008 |
| 繰り返し精度 | mm | 0.005 |
| セール |
| ファナックOIMF |
| 電力が必要 | キロワット | 15 |
| 機械重量 | kg | 3000 |
| 機械サイズ | mm | 1900*2340*2450 |
標準構成
| 1 | ファナックシステム |
| 2 | BT30-20000rpmスピンドル |
| 3 | 21T アンブレラ型ツールマガジン |
| 4 | スピンドルの切断と吹き付け |
| 5 | 切削クーラントシステム |
| 6 | 自己潤滑システム |
| 7 | 完全密閉ガード |
| 8 | シャーシフラッシュ |
| 9 | 標準水タンク |
| 10 | 操作側の浄水ガンとエアガン |
| 11 | 電気キャビネット熱交換器 |
| 12 | 作業灯 |
| 13 | 警告灯 |
| 14 | ツールボックスとツール |
| 15 | アンカーボルト |
| 16 | トランス |
オプションの構成
| 1 | 三菱/シンテック/華中 |
| 2 | BT30-24000rpmスピンドル |
| 3 | 21Tアンブレラサーボツールマガジン |
| 4 | 回転テーブルの第４軸 |
| 5 | 柱の高さ調整 |
| 6 | 安全扉 |
| 7 | 自動工具測定システム |
| 8 | オイルミストコレクター |
